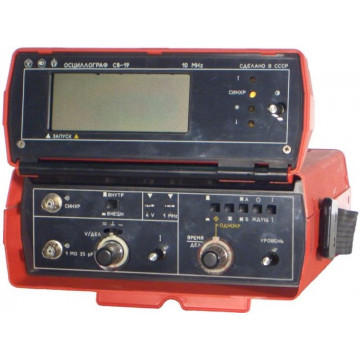

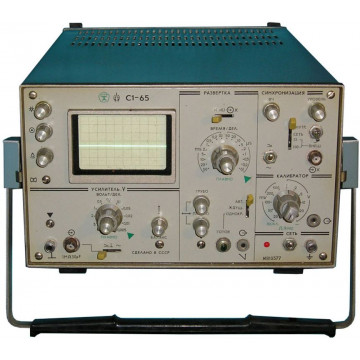

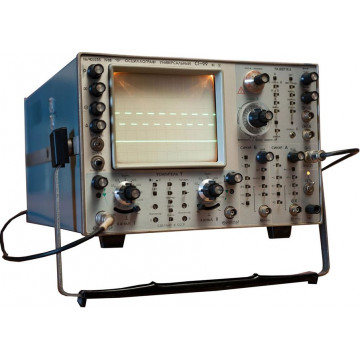

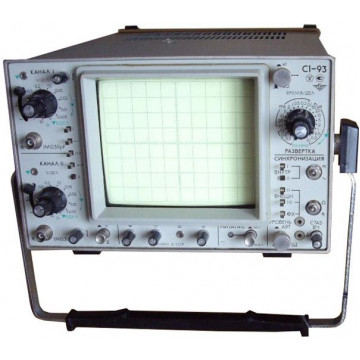

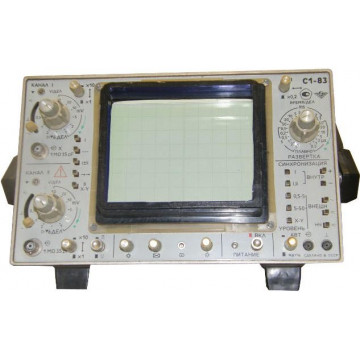

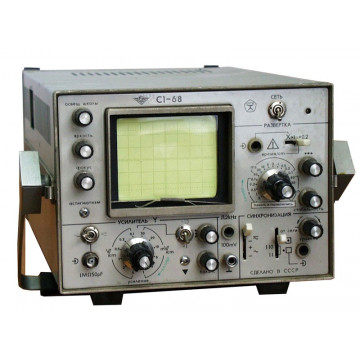

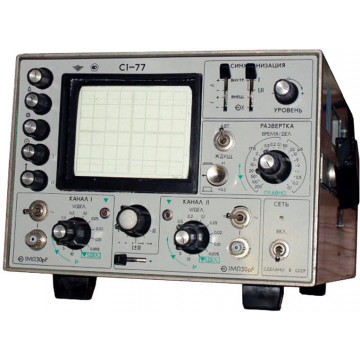

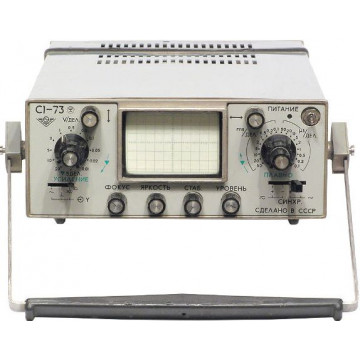

Аналоговые осциллографы — классические электронные приборы, предназначенные для визуализации электрических сигналов в реальном масштабе времени с использованием электронно-лучевой трубки (ЭЛТ). Несмотря на доминирование цифровых осциллографов в 2020-х годах, аналоговые модели сохраняют актуальность в определённых областях благодаря уникальным свойствам отображения сигнала.
Принцип работы
Аналоговый осциллограф преобразует входное напряжение непосредственно в отклонение электронного луча по вертикали (канал Y), а пилообразное напряжение развёртки — по горизонтали (канал X). Электронный луч непрерывно рисует траекторию сигнала на люминофорном экране ЭЛТ без дискретизации и квантования.
Основные функциональные блоки:
- Входной усилитель вертикального отклонения (Y-канал)
- Генератор развёртки и схема синхронизации (запуск)
- Усилитель горизонтального отклонения (X-канал)
- Электронно-лучевая трубка с высоким напряжением ускорения (5–15 кВ)
- Система послесвечения и регулировки яркости/фокуса
- Калибратор (встроенный генератор прямоугольных импульсов 1 кГц / 0,2–2 В)
Основные технические характеристики (типичные значения для приборов 1990–2020-х годов)
| Параметр | Типичные значения сервисного класса | Профессиональные / лабораторные модели | Примечание |
|---|---|---|---|
| Полоса пропускания (-3 дБ) | 10–50 МГц | 100–500 МГц (редко до 1 ГГц) | Определяет максимальную наблюдаемую частоту |
| Время нарастания фронта | 7–35 нс | 0,7–3,5 нс | Обратно пропорционально полосе пропускания |
| Чувствительность (коэфф. отклонения) | 2 мВ/дел – 10 В/дел | 500 мкВ/дел – 20 В/дел | С учётом ×10 пробника — до 200 мкВ/дел |
| Входное сопротивление / ёмкость | 1 МОм // 20–30 пФ | 1 МОм // 15–25 пФ или 50 Ом | Переключаемое в дорогих моделях |
| Количество каналов | 1–2 (иногда 4) | 2–4 | С возможностью XY-режима |
| Диапазон развёртки | 0,1 мкс/дел – 0,5 с/дел | 10 нс/дел – 1 с/дел | Включая режимы ×10 растяжки |
| Скорость записи (яркость) | до 5–20 дел/мкс | до 100–500 дел/мкс | Важно для наблюдения редких событий |
| Погрешность измерения амплитуды | ±3–5 % | ±1,5–3 % | После калибровки |
| Погрешность измерения времени | ±3–5 % | ±1–3 % | Зависит от линейности развёртки |
Ключевые преимущества аналоговых осциллографов
- Истинное отображение в реальном времени — нет дискретизации → нет алиасинга, нет пропусков редких импульсов, нет «мертвых зон»
- Непревзойдённая «живость» изображения — яркость свечения пропорциональна скорости изменения сигнала (особенно заметно на импульсах и переходных процессах)
- Отсутствие артефактов цифровой обработки — нет эффекта «ступенек», нет ложных выбросов от интерполяции
- Мгновенная реакция на изменения — идеально для настройки аналоговых схем в реальном времени (фильтры, генераторы, усилители)
- Простота и надёжность — минимум электроники → легче ремонтировать, дольше срок службы при правильной эксплуатации
- Низкая стоимость — особенно на вторичном рынке (модели Tektronix 22xx/24xx, C1-1xx, Rigol DS1xx2A в аналоговом режиме и др.)
Области применения в 2025–2026 годах
- Обучение студентов и радиолюбителей (понимание физики сигнала без цифровых искажений)
- Ремонт и настройка аналоговой радиоаппаратуры (УВЧ, СВЧ, старые телевизоры, аудиотехника)
- Отладка импульсных источников питания (наблюдение ringing, выбросов, дребезга)
- Наблюдение за редкими аномалиями и шумовыми процессами
- Сервисная мастерская (особенно там, где важна цена прибора)
- Ретро-электроника и восстановление vintage-аппаратуры
- Ситуации, где цифровой осциллограф даёт непонятную картинку из-за ограниченной частоты дискретизации или плохого триггера
Почему аналоговый осциллограф до сих пор покупают?
В большинстве повседневных задач цифровой осциллограф объективно удобнее и функциональнее. Однако в специфических сценариях — особенно при работе с быстрыми переходными процессами, случайными импульсами, высокочастотными помехами или при тонкой настройке аналоговых цепей — «живая» картинка на ЭЛТ часто даёт больше полезной информации, чем идеально отрисованная цифровая осциллограмма.
Если ваша работа связана с аналоговой схемотехникой, ремонтом старой аппаратуры или вы хотите глубоко понять природу сигнала — аналоговый осциллограф остаётся не просто ретро-инструментом, а действительно эффективным решением даже в 2026 году. Для приобретения осциллографа звоните в отдел продаж tester59 по телефону в Перми +7 (342) 247-57-09.
